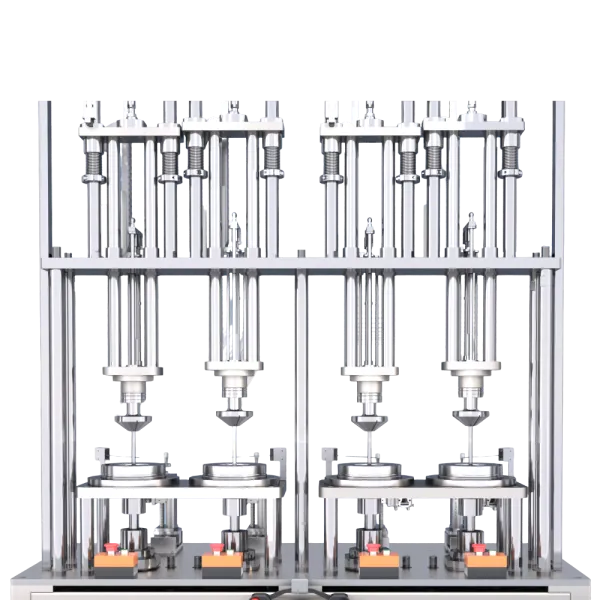

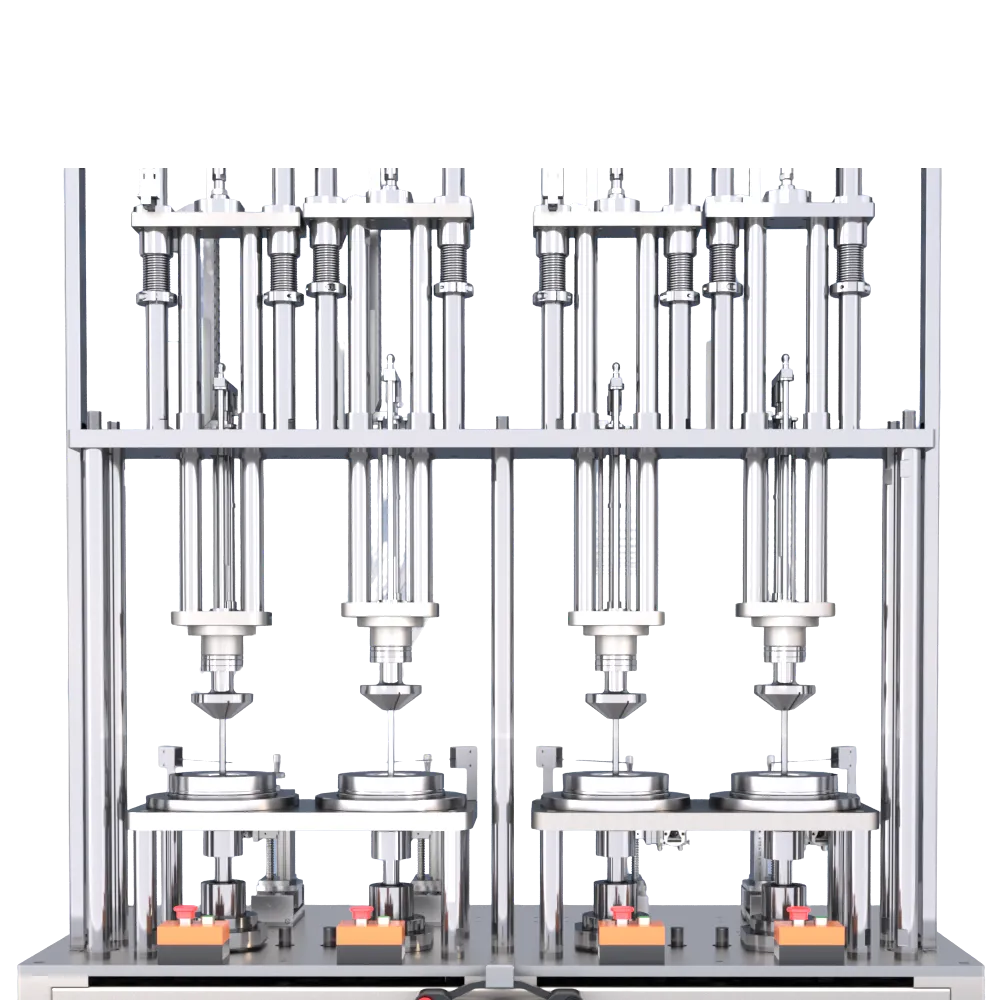

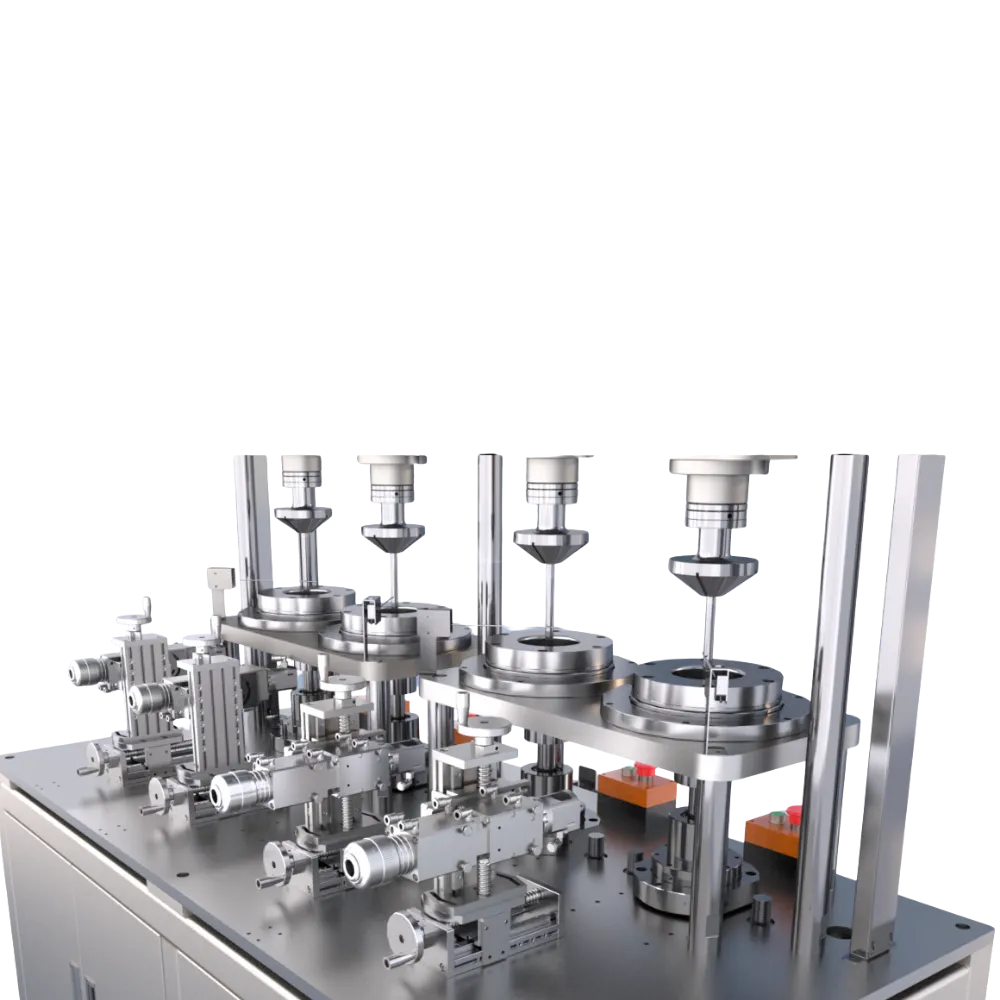

四工位焊底机采用多工位同步结构设计，结合激光焊接系统与自动控制技术，实现杯壶类产品圆弧底的自动化焊接作业。设备运行稳定，适合连续加工需求，可有效提升焊接一致性与作业稳定性。
应用范围
适用于不锈钢杯壶类产品的圆弧底焊接工序，可与清洗、焊接、检测等设备配套使用，组成自动化生产线，满足连续化生产需求。
技术参数
-
主要用途：用于杯壶类产品圆弧底的焊接
-
加工范围：不锈钢厚度 ≤ 1.2mm
-
杯子直径：φ50 至 φ150mm
-
杯子高度：120mm 至 300mm
-
设备型号：TL-T-DN
-
设备结构：框架钢结构
-
颜色配比：灰白色
-
总质量：设备 900kg｜机柜 300kg
-
总功率：22KW
-
外形尺寸：设备 1620 × 750 × 2900 mm｜机柜 1050 × 820 × 1100 mm
设备功能
-
操作系统：显控10寸人机界面
-
伺服驱动：禾川总线型电机八轴
-
主控电器：正泰
-
减速机：中大行星减速机
-
导轨丝杆：台湾TBI / 高精度P4级研磨丝杠
-
气动元件：台湾亚德客
-
轴承品牌：洛轴 / YYY
-
激光器：宝辰鑫2000W 400um焊接头一体机
-
冷却系统：汉立 / 特域 双温双控
-
其他配置：高精度焊接调节滑台
设备特点
-
针对杯底曲面结构设计，适配圆弧底焊接工艺
-
多工位同步运行，提升整体加工节拍
-
自动定位与夹紧，确保焊接稳定性
-
焊缝成型均匀一致，降低不良率
-
支持多规格产品加工，提升生产灵活性
模具参数
-
底模尺寸：φ25 × 15 × M8
-
主轴尺寸：口径 φ140
-
工作台面高度：1018mm
